QCX3202 PD系列是符合IEEE 802.3af的以太网络供电的受电装置接口模块.单一模块中集成了以太网络供电之受电装置所需的检测、分级以及DC/DC转换电路，仅需极少的外部零件即可架构出符合IEEE 802.3af的受电装置. 同时可以大幅度降低系统体积、节省研发时间、降低成本。

产品特性:

* 符合IEEE 802.3af规范
* 低输出噪声及纹波，满载输出接220uF电容时仅35mVp-p
* 输入电压范围可达36V～57V
* 过载、短路及过热保护
* 1500V 隔离
* 85%高效能DC/DC转换
* 各种输出选择5V/2A,12V/1A
* 输出可调--5.0V产品可调输出范围4.4V ~ 5.7V，12.0V产品可调输出范围9.8V ~ 12.7V
* 小尺寸，高集成，体积(51mm * 14mm * 11mm)

应用领域:

* 网络电话(IP Phone)
* 无线网络(WLAN AP)
* 网络摄影机(IP Camera)
* 各种以太网络相关产品

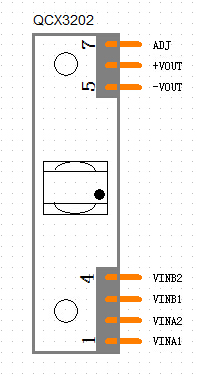

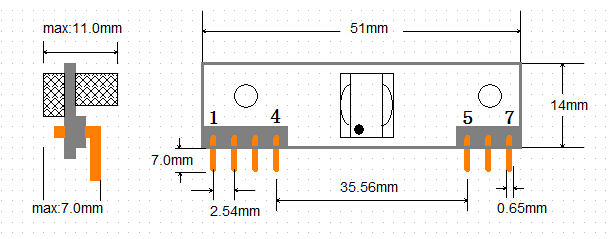

引脚尺寸及定义：
