QCX3700 PD系列是符合IEEE 802.3af的以太网络供电的受电装置接口模块.单一模块中集成了以太网络供电之受电装置所需的检测、分级以及DC/DC转换电路，仅需极少的外部零件即可架构出符合IEEE 802.3af的受电装置. 同时可以大幅度降低系统体积、节省研发时间、降低成本。
产品特性:
* 符合IEEE 802.3af规范
* 低输出噪声及纹波，满载输出仅10~20mVp-p
* 输入电压范围可达36V～57V
* 过载、短路及过热保护
* 1500V 隔离
* 83%~87%高效能DC/DC转换
* 各种输出选择：5V/2A,12V/1A
* 超小尺寸，高集成，体积(30mm * 13mm * 16mm)
应用领域:
* 网络电话(IP Phone)
* 无线网络(WLAN AP)
* 网络摄影机(IP Camera)
* 各种以太网络相关产品
Pin Definitions:
| Pin # | Pin SYMBOL | Pin Function Description |
| 1 | VIN+ | POEDirect Input +. This pin connects to the positive (+) output of the POE inputbridge rectifiers. |
| 2 | VIN- | POE Direct Input -. Thispin connects to the negative (-) output of the POE input bridge rectifiers. |
| 3 | -VDC | DCReturn. This pin is the return path for the +VDC output. |
| 4 | +VDC | DCOutput. This pin provides the regulated output from the DC/DC converter. |

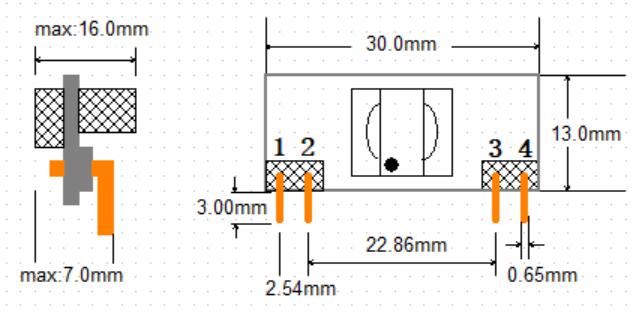

Package Description:

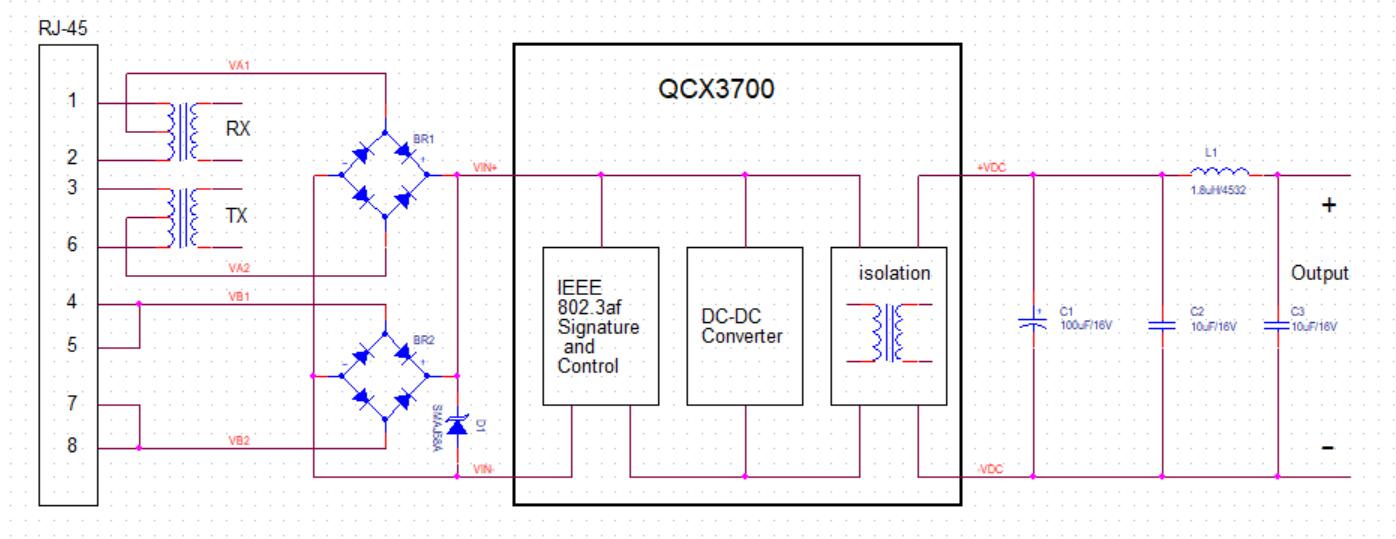

Typical Application
如需详细资料，请来电或邮件ncyzy@163.com索取.
