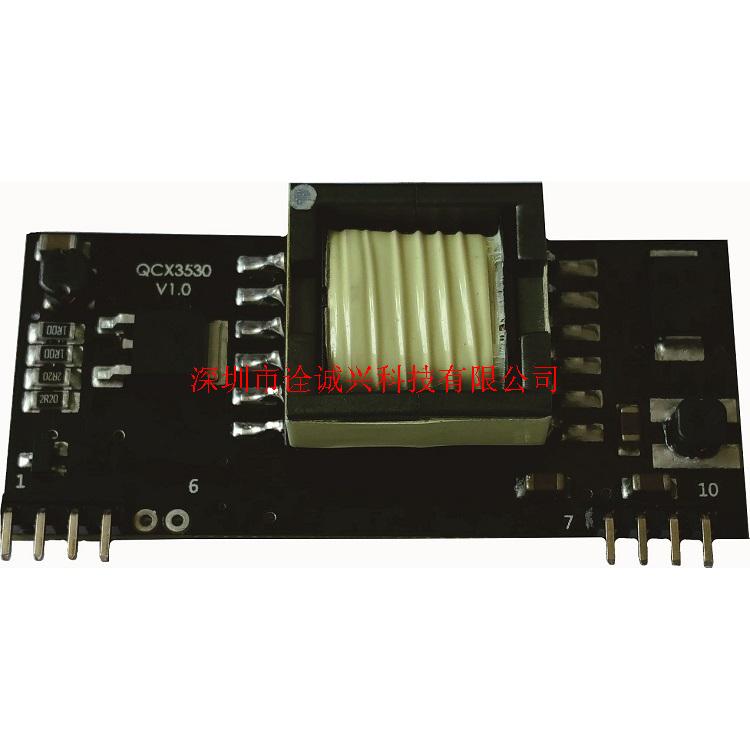

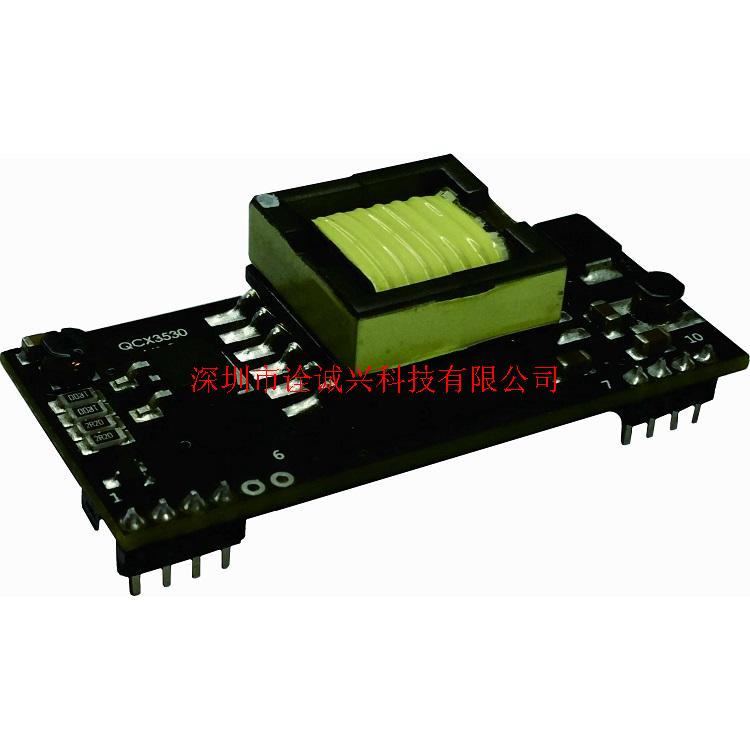

QCX3530 PD系列是符合IEEE 802.3af和IEEE 802.3at 的以太网络供电的受电装置接口模块.单一模块中集成了以太网络供电之受电装置所需的检测、分级以及DC/DC转换电路，仅需极少的外部零件即可架构出符合IEEE 802.3af及at的受电装置. 同时可以大幅度降低系统体积、节省研发时间、降低成本。

产品特性:

* 符合IEEE 802.3af 及 IEEE 802.3at规范
* 低输出噪声及纹波，输出接470uF电容时仅50mVp-p
* 输入电压范围可达36V～57V
* 过载、短路保护及热保护
* 1500V 隔离
* 87%高效能DC/DC转换
* 输出功率30W，输出电压可选择12V,24V
* 封装(27mm * 60mm * 15mm)

应用领域:

* 网络电话(IP Phone)
* 无线网络(WLAN AP)
* 网络摄影机(IP Camera)
* 各种以太网络相关产品

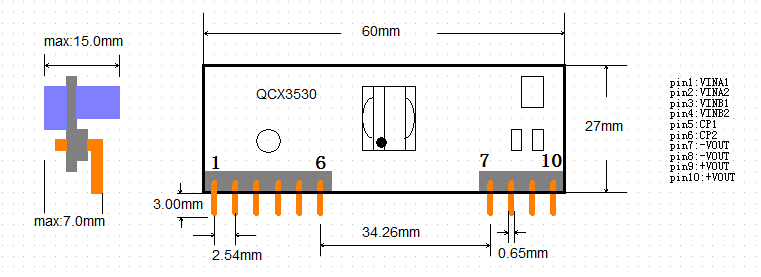

引脚尺寸及定义：
